code couleur prise radio TD5 300tdi ROW

[Athel]

Bonjour,

Je remplace le superbe auto-radio-cassette d'origine (pas de code, numéro de série inconnu chez les concessionnaires contactés, courroie cassette absente,dommage, j'ai plein de cassettes , et la radio ici, a part la BBC en onde courte...) par un petit ampli, histoire que les gnomes puissent passer de la musique (a l’arrêt... ).
Donc, forcement, je dois raccorder tout cela.

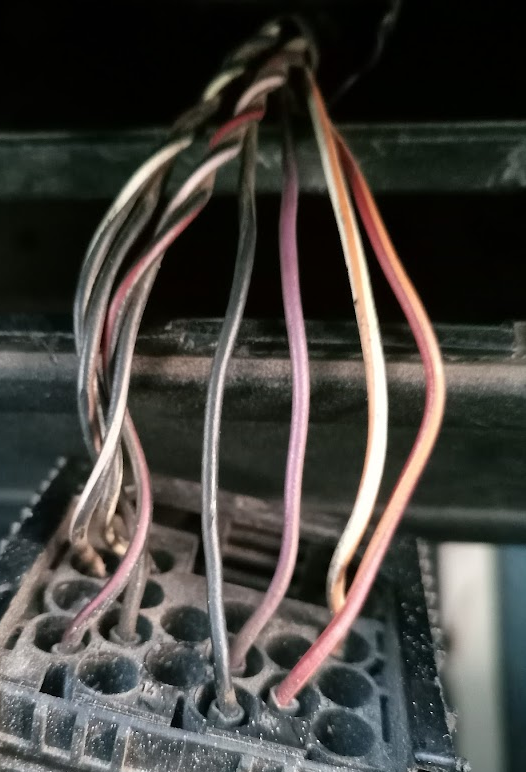

Alors, j'ai bien repéré:

- toron noir/blanc et noir = HP
- toron noir/blanc et noir/rouge = HP
- fil noir = masse
- fil mauve = + permanent
- fil blanc /liseré orange = + après contact.

Quid du fil rouge/liseré orange?
j'ai cherché sur les différents post, mais sur ceux que j'ai trouvés, ce n’étaient pas les même couleurs (a part masse et plus permanent)...

Merci.
athel

[Volta]

Pas trouvé grand chose non plus, sur les schémas que j'ai... (300Tdi, Td5, V8)

Petite particularité sur le V8: un fil supplémentaire (retro-éclairage des boutons) raccordé sur la ligne veilleuses...

Est-ce qu'éventuellement ce ne serait pas ça sur le tien?

[Athel]

un fil supplémentaire (retro-éclairage des boutons) raccordé sur la ligne veilleuses..

je n'ai pas pensé a tester ça. je regarde demain.
Merci en tous cas.
athel

[Athel]

Alors, c'est bien un + après allumage des veilleuses (et éclairage tdb)
Donc, en résumé:

toron n/bc (-) et r/n (+) = HP gauche
toron n/bc (-) et r/n liseré bc (+) = HP droit

Noir = masse
Mauve = + permanent (mémoire radio?)
Bc/liseré orange = + après contact
R/liseré orange = + après allumage veilleuses (le contact n'a pas besoin d’être mis.)

le test est simple, même sans voltmètre. une ampoule et deux fil.
j'aurais pu me passer des mes questions , mais bon, ça peut peut être servir...

Merci en tout cas.
labise
athel

[Ze Fifi]

C'est ça, le + permanent sert à conserver les mémoires et la dernière station radio écoutée. Si tu as un poste sans bluetooth tu peux raccorder les 2 + de l'autoradio au + permanent pour pouvoir écouter la musique sans avoir le contact avec la contrainte de ne pas oublier de l'éteindre, par contre si ton poste est "moderne" et dispose du bluetooth ce montage est à exclure, le BT cherche en permanence un téléphone même poste éteint jusqu'à te vider la batterie très rapidement (même une grosse 100A). C'est du vécu, lors du montage de mon dernier poste que j'avais laissé câblé comme les anciens, et j'ai cherché un moment où était la fuite de courant

[Athel]

Oui, je crois que je vais prudemment me contenter du plus après contact, , ça évitera et limitera les gags...
En même temps, je ne vais brancher que un petit ampli, format paquet de clops (avec bloutouss quand même...) , le + après contact devrait suffire...

[Ze Fifi]

Je te le recommande chaudement, c'est lourd à pousser un Def
