Haut parleur AR Def Td5 2006

[marin2b]

Bonjour à tous,

Heureux possesseur d'un 110 Td5 de 2006 depuis 2 ans, je me suis mis en tête d'améliorer le son.

J'ai trouvé le schéma de câblage:

Diagrame circuit Haut Parleur.pdf

(81.93 Kio) Téléchargé 168 fois

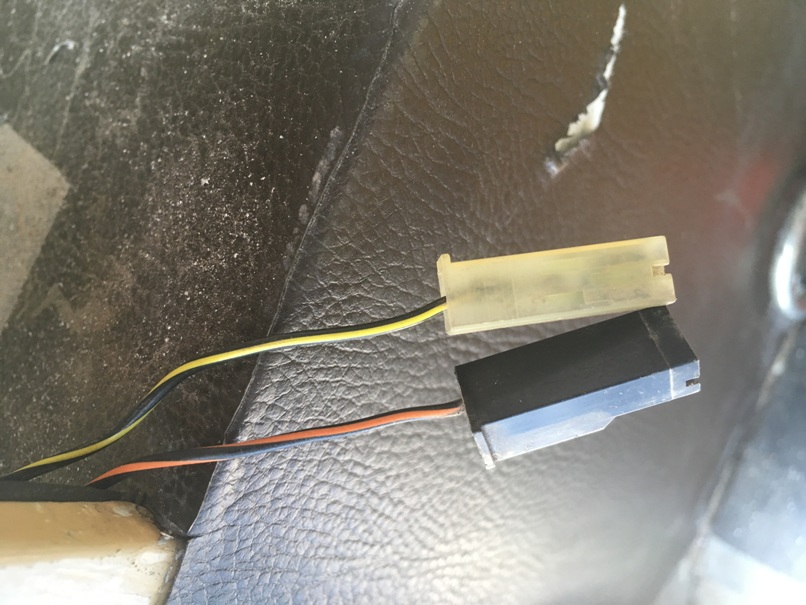

J'ai trouvé à l'arrière gauche et droite l'arrivé des paires:

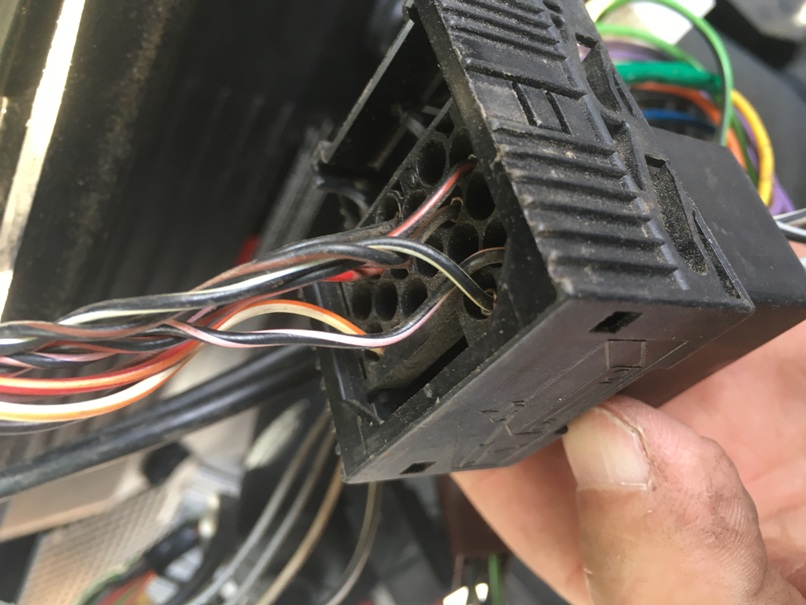

Il n'y a que les deux paires avant qui sont connectées sur le boitier:

Et voici le bord..... derrière le tableau de bord:

Je suis donc désespérément à la recherche des paires AR droit Noir/Vert Noir/Bleu et AR gauche Noir/Jaune Noir/Orange.
Si quelqu'un a une idée où se cachent l'arrivée de ses paires audio ??

[marin2b]

Bonjour, j'ai trouvé
Peut-être que ma découverte en aidera d'autre.
La connectique (Grise) des deux HP arrière se trouve en attente dans le compartiment moteur, à droite, sous le bol d’expansion du liquide de refroidissement.

Me reste plus qu'à faire le câblage jusqu'au tableau de bord.
