Echappement et débattement
Bonjour à tous
Je suis l'heureux détenteur d'un 130 Td5 qui souhaiterai savoir comment modifier sa fin de ligne d'échappement.
En effet le tube d'échappement et le triangle du pont arrière ne font pas bon ménage.
Sur route ordinaire ces deux pièces sont très proches et se rencontrent parfois, mais en tout terrain, j'ai constaté que le débattement du pont côté gauche était très inférieur à celui côté droit.
La ligne d'échappement retient le pont!
Pour info, il y a des ressorts +5 et des amortisseurs +10.
Je suis donc preneur de toute photo ou explication.
Je suis l'heureux détenteur d'un 130 Td5 qui souhaiterai savoir comment modifier sa fin de ligne d'échappement.
En effet le tube d'échappement et le triangle du pont arrière ne font pas bon ménage.
Sur route ordinaire ces deux pièces sont très proches et se rencontrent parfois, mais en tout terrain, j'ai constaté que le débattement du pont côté gauche était très inférieur à celui côté droit.
La ligne d'échappement retient le pont!
Pour info, il y a des ressorts +5 et des amortisseurs +10.
Je suis donc preneur de toute photo ou explication.
- The Pater
- Modérateur
- Messages : 13699
- Enregistré le : 25/08/2004 8:19
- Localisation : 06°27'46"E 45°50'29"N
Re: Echappement et débattement
Je ne pense pas que ta ligne d'échappement soit d'origine Land Rover. A moins que l'intermédiaire soit monté à l'envers (est-ce possible ?).
L'échappement passe au dessus du pont arrière et en aucun cas en-dessous.
A+
L'échappement passe au dessus du pont arrière et en aucun cas en-dessous.
A+
Ingénieur :
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
- nomansland
- Habitué
- Messages : 1729
- Enregistré le : 08/12/2006 10:58
- Localisation : sud 77
Re: Echappement et débattement
Salut , Oui , comme 'The pater" je pense que ton montage n'a pas été fait dans les règles de l'art !!!
a+ Stef
a+ Stef
Re: Echappement et débattement
Bonjour,
Merci pour vos réponses.
En effet, il se pourrai bien que mon gros silencieux soit monté "sur la mauvaise face", cela décalerai la sortie du côté du châssis et résoudrait le problème.
Est-ce possible?
Je jetterai un coup d'œil demain.
L'échappement est celui qu'il y avait sur la voiture lorsque je l'ai acheté avec 22 000km.
Mon échappement passe bien au dessus du pont, ce n'est pas là que le problème se situe, mais juste avant.
La partie montante de la montagne russe se situe à proximité/dessous une partie du triangle arrière.
Quand le pont descend, le triangle tente de suivre et rencontre la partie ascendante de l'échappement et limite le débattement.
Je vais tenter de mettre une photo, mais je débute en forum...
A+ Sam
Merci pour vos réponses.
En effet, il se pourrai bien que mon gros silencieux soit monté "sur la mauvaise face", cela décalerai la sortie du côté du châssis et résoudrait le problème.
Est-ce possible?
Je jetterai un coup d'œil demain.
L'échappement est celui qu'il y avait sur la voiture lorsque je l'ai acheté avec 22 000km.
Mon échappement passe bien au dessus du pont, ce n'est pas là que le problème se situe, mais juste avant.
La partie montante de la montagne russe se situe à proximité/dessous une partie du triangle arrière.
Quand le pont descend, le triangle tente de suivre et rencontre la partie ascendante de l'échappement et limite le débattement.
Je vais tenter de mettre une photo, mais je débute en forum...
A+ Sam
- Mauresque
- Webmaster
- Messages : 3825
- Enregistré le : 06/05/2004 12:53
- Localisation : Caromb, Vaucluse (84)
- Contact :
Re: Echappement et débattement
Pour mettre une photo : http://landroverfaq.com/viewtopic.php?f=69&t=2023
In a world without walls and fences, who needs Windows and Gates ?
Re: Echappement et débattement
Je tente de montrer le montage actuel
Sam
Sam
- The Pater
- Modérateur
- Messages : 13699
- Enregistré le : 25/08/2004 8:19
- Localisation : 06°27'46"E 45°50'29"N
Re: Echappement et débattement
En effet la ligne passe un peu trop près du "A-Frame" (le triangle).Big white a écrit :Je tente de montrer le montage actuel
Sur mon 300 Tdi, où je n'ai pas de problèmes de débattement (stock), la ligne passe un peu plus à gauche, et là où le A-Frame a moins de débattement et en dessus du coude d'une des barres du A-Frame..
Il faudrait qu'un possesseur de Td5 fasse une photo.
A+
Ingénieur :
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
Re: Echappement et débattement
Bonjour,
En attendant une photo de la position du tube d'échappement par rapport au A-frame d'un autre possesseur de 130 Td5, je montre un autre angle de vue.
Pour limiter les contacts intempestifs de ces deux organes métalliques, j'ai positionné à l'aide de colliers en plastique une cale en bois dans le creux du bras!
En tout cas, si quelqu'un a déjà vu une ligne d'échappement non d'origine sur 130, je suis preneur des vues!
Merci
En attendant une photo de la position du tube d'échappement par rapport au A-frame d'un autre possesseur de 130 Td5, je montre un autre angle de vue.
Pour limiter les contacts intempestifs de ces deux organes métalliques, j'ai positionné à l'aide de colliers en plastique une cale en bois dans le creux du bras!
En tout cas, si quelqu'un a déjà vu une ligne d'échappement non d'origine sur 130, je suis preneur des vues!
Merci
- Gabach
- Habitué
- Messages : 1180
- Enregistré le : 20/07/2004 17:12
- Localisation : Grands Causses, Pays Templier
Re: Echappement et débattement
Ta ligne semble bien d'origine, elle semble même être a peu prés la seul chose d'origine, avec le A bar, dans ton environnement de suspattes et tirants customisés.Big white a écrit :Bonjour,
En attendant une photo de la position du tube d'échappement par rapport au A-frame d'un autre possesseur de 130 Td5, je montre un autre angle de vue.
Pour limiter les contacts intempestifs de ces deux organes métalliques, j'ai positionné à l'aide de colliers en plastique une cale en bois dans le creux du bras!
En tout cas, si quelqu'un a déjà vu une ligne d'échappement non d'origine sur 130, je suis preneur des vues!
Merci
A mon avis tu es devant un des effets en cascade d'une surélévation ........
Qui veut faire de grandes choses doit penser fortement au détail ... " Paul Valéry
Re: Echappement et débattement
Salut,
Mea Culpa
Actuellement le 130 repose à l'arrière sur des ressorts+5 (sans indication de charge précise: merci scorpion racing), mon échappement lié au châssis est donc "5 cm" plus près du A-frame (qui est descendu).
Le débattement de ce côté du pont semble toujours compromis!
Quelqu'un at'il expérimenté les supports modifiés de rotule pour faire remonter mon A-frame?
Dois-je faire passer mon échappement par dessus le A-frame?
A+Sam
Mea Culpa
Actuellement le 130 repose à l'arrière sur des ressorts+5 (sans indication de charge précise: merci scorpion racing), mon échappement lié au châssis est donc "5 cm" plus près du A-frame (qui est descendu).
Le débattement de ce côté du pont semble toujours compromis!
Quelqu'un at'il expérimenté les supports modifiés de rotule pour faire remonter mon A-frame?
Dois-je faire passer mon échappement par dessus le A-frame?
A+Sam
Re: Echappement et débattement
tu pourrais déjà commencer par desserrer les vis des différentes brides qui tiennent les morceaux de ta ligne d'échappement entre eux, et jouer sur ceux-ci en rotation. J'ai eu le même problème que toi lorsque j'ai changé des morceaux, et il s'en fallait de très peu (en tournant les sections qui sont toutes tordues, cela déplace les autres latéralement ou verticalement) pour que ça touche.
This manual should be used to find out where the water is leaking from. Due to the nature of the design and construction of the Defender this can prove to fairly difficult. The fact that water moves in seemingly random directions also adds to the problem
Re: Echappement et débattement
Salut,
Rajouter une entretoise à la rotule du pont va engendrer, a mon avis, des oucis d'angles de travail, coton à resoudre.
Je pense qu'un coup de disqueuse milimetrique bien placé dans l'echapement, avec sortie laterale avant la roue arriere est une solution qui resoudrai bien les contacts repetes entre cette piece et l'autre.
C'est moins fin, mais je trouve bien dans le ton.
Rajouter une entretoise à la rotule du pont va engendrer, a mon avis, des oucis d'angles de travail, coton à resoudre.
Je pense qu'un coup de disqueuse milimetrique bien placé dans l'echapement, avec sortie laterale avant la roue arriere est une solution qui resoudrai bien les contacts repetes entre cette piece et l'autre.
C'est moins fin, mais je trouve bien dans le ton.
Gemini Powered.
Re: Echappement et débattement
Tiens, regarde : http://landroverfaq.com/viewtopic.php?f=25&t=2404
All you need is Duct Tape and WD-40. If something moves and shouldn't: duct tape. If it doesn't move and should: use the WD-40.
Re: Echappement et débattement
Salut,
J'essayerai de faire quelques photos demain...
Par contre de quelle année est ton 130 car j'ai l'impression que tu n'as pas un pont arrière "wolf" ?
J'essayerai de faire quelques photos demain...
Par contre de quelle année est ton 130 car j'ai l'impression que tu n'as pas un pont arrière "wolf" ?
RR (ab)user
Re: Echappement et débattement
Salut,
Merci Klug pour m'avoir envoyé vers le sujet traitant du montage avec rotule de chez QT. Ma bourse ne me permet pas un tel achat actuellement et pour le débattement que j'ai cela serait inutile.
Non, je parlais uniquement d'un système vu sur un site US composé d'une portion en grosse section carrée (qui ira entre les deux bras du A-frame) sur laquelle est soudée deux gros fers plats qui seront fixés sur la rotule.
Mes tirants arrières disposent également de rotules mais avec des références, ouf! mais je me suis posé les mêmes questions: composition, entretien/ lubrification, source d'approvisionnement...
Ce n'est absolument pas un pont arrière wolf, car ce dernier a un nez de pont soudé (comme sur les ponts avants), mais simplement un couvercle ARB qui dispense d'acheter une protection de pont de chez Qt ou Equipe 4x4. Ce couvercle mesure environ 10 mm d'épaisseur, il a de plus de nombreux renforts intérieurs.
Le niveau de lubrifiant peut être adapté en fonction de l'angle du pont car le remplissage se fait au niveau d'une partie haute et possède une gauge.
Cette jauge, tout comme le bouchon de vidange (en bas, c'est logique) sont équipés d'un aimant au "néoquelquechose" superpuissant.
Cette belle pièce techniquement parlant a été développée pour le marché US où les compétitions de 4x4 sont souvent extrêmes, tout comme les couples moteurs. ARB annonce que de couvercle renforce la résistance à la torsion du pont en conditions extrêmes: Totalement inutile pour moi!
Je vais essayer dans le courant de la semaine de voir si les différents tronçons veulent bien se déplacer.
C'est quasiment sûr que je vais essayer de trouver un autre chemin pour cette ligne d'échappement car même ma sortie rencontre mon châssis, mais cette fois ci je crois qu'il s'agit simplement d'une collision.
Sortir l'échappement avant la roue n'est pas chose facile car le seul endroit ou cela serait possible pour moi est l'angle inférieur de la cabine après avoir percé la tôle. Cela demande par contre beaucoup de précision et de modifications car j'ai installé pas mal de câbles dans ce coin!
A+ et merci pour vos nombreuses réactions
Merci Klug pour m'avoir envoyé vers le sujet traitant du montage avec rotule de chez QT. Ma bourse ne me permet pas un tel achat actuellement et pour le débattement que j'ai cela serait inutile.
Non, je parlais uniquement d'un système vu sur un site US composé d'une portion en grosse section carrée (qui ira entre les deux bras du A-frame) sur laquelle est soudée deux gros fers plats qui seront fixés sur la rotule.
Mes tirants arrières disposent également de rotules mais avec des références, ouf! mais je me suis posé les mêmes questions: composition, entretien/ lubrification, source d'approvisionnement...
Ce n'est absolument pas un pont arrière wolf, car ce dernier a un nez de pont soudé (comme sur les ponts avants), mais simplement un couvercle ARB qui dispense d'acheter une protection de pont de chez Qt ou Equipe 4x4. Ce couvercle mesure environ 10 mm d'épaisseur, il a de plus de nombreux renforts intérieurs.
Le niveau de lubrifiant peut être adapté en fonction de l'angle du pont car le remplissage se fait au niveau d'une partie haute et possède une gauge.
Cette jauge, tout comme le bouchon de vidange (en bas, c'est logique) sont équipés d'un aimant au "néoquelquechose" superpuissant.
Cette belle pièce techniquement parlant a été développée pour le marché US où les compétitions de 4x4 sont souvent extrêmes, tout comme les couples moteurs. ARB annonce que de couvercle renforce la résistance à la torsion du pont en conditions extrêmes: Totalement inutile pour moi!
Je vais essayer dans le courant de la semaine de voir si les différents tronçons veulent bien se déplacer.
C'est quasiment sûr que je vais essayer de trouver un autre chemin pour cette ligne d'échappement car même ma sortie rencontre mon châssis, mais cette fois ci je crois qu'il s'agit simplement d'une collision.
Sortir l'échappement avant la roue n'est pas chose facile car le seul endroit ou cela serait possible pour moi est l'angle inférieur de la cabine après avoir percé la tôle. Cela demande par contre beaucoup de précision et de modifications car j'ai installé pas mal de câbles dans ce coin!
A+ et merci pour vos nombreuses réactions
Re: Echappement et débattement
Une idée me vient:
Ne serait-il pas possible, au lieu de faire une modif avec rotule spéciale et tout le tralala (au demeurant sympa mais chère) de rajouter une entretoise entre le pont et la platine rapportée où vient se fixer la rotule d'origine?
On pourrait prendre l'entretoise (20 mm par exemple) en sandwich entre la platine où se trouve la cuvette conique de la rotule et le pont...
La réalisation d'une telle entretoise n'est pas bien chère je pense...
A plus
Ne serait-il pas possible, au lieu de faire une modif avec rotule spéciale et tout le tralala (au demeurant sympa mais chère) de rajouter une entretoise entre le pont et la platine rapportée où vient se fixer la rotule d'origine?
On pourrait prendre l'entretoise (20 mm par exemple) en sandwich entre la platine où se trouve la cuvette conique de la rotule et le pont...
La réalisation d'une telle entretoise n'est pas bien chère je pense...
A plus
RRC VM 2 portes de 86 rajeunit avec 200tdi de disco.
- Frédéric_Dept79
- Habitué
- Messages : 2396
- Enregistré le : 03/06/2004 16:49
- Localisation : Niort (79) - France
Re: Echappement et débattement
Je pense tout simplement que ta ligne d'échappement est décalée, soit suite à un choc ou lors du montage du kit suspension, on déserre un truc on déplace et on oublie de remettre à la bonne place et de resserrer c'est assez fréquent hein ?
Je pense aussi qu'il y a suffisamment de jeu de réglage dans tous les éléments constituant la ligne et ses supports pour trouver une combinaison qui permettrait un meilleur routage du tout et d'éviter les contacts non souhaités.
Je pense aussi qu'il y a suffisamment de jeu de réglage dans tous les éléments constituant la ligne et ses supports pour trouver une combinaison qui permettrait un meilleur routage du tout et d'éviter les contacts non souhaités.
(I was)Always in a Land Rover (1995-2012) Ayé il est parti
Save the Planet, Kill an Ecologist
Save the Planet, Kill an Ecologist
Re: Echappement et débattement
beuh et j'ai dit quoi, moi ??
This manual should be used to find out where the water is leaking from. Due to the nature of the design and construction of the Defender this can prove to fairly difficult. The fact that water moves in seemingly random directions also adds to the problem
- Frédéric_Dept79
- Habitué
- Messages : 2396
- Enregistré le : 03/06/2004 16:49
- Localisation : Niort (79) - France
Re: Echappement et débattement
La même chose, c'est pour ça que j'ai écrit "je pense aussi"kebir31 a écrit :beuh et j'ai dit quoi, moi ??
J'avais juste la flemme de retrouver qui l'avait écrit, don't act.
(I was)Always in a Land Rover (1995-2012) Ayé il est parti
Save the Planet, Kill an Ecologist
Save the Planet, Kill an Ecologist
Re: Echappement et débattement

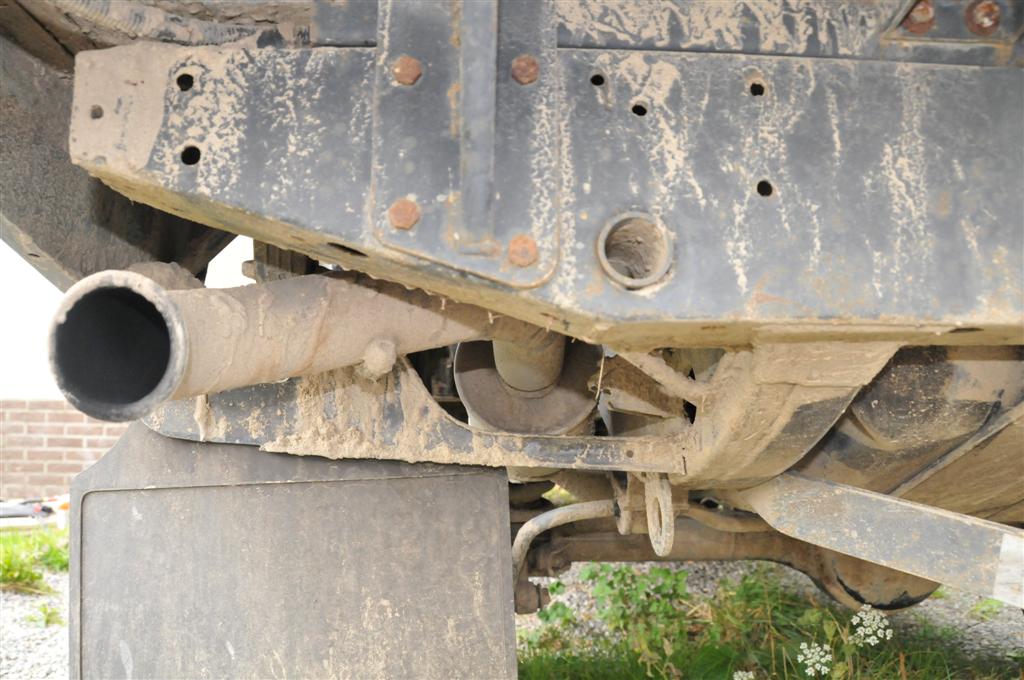

Pas vraiment explicite mais pas bcp de temps entre 2 averses
Et je n'ai jamais eu le moindre choc dû à un contact entre le pot et une autre pièce, quelqu'elle soit !!
Et je n'ai jamais eu le moindre choc dû à un contact entre le pot et une autre pièce, quelqu'elle soit !!
