ventilateur du radiateur de clim ( spal) hs

Message non lupar quatra » 16/04/2013 22:13

salut,

sur le def j'ai le ventilo électrique qui se trouve derrière la calandre et dont le but est de rafraichir l'échangeur thermique de la clim, qui est hs : grippé à mort :roll:

donc faut changer y'à pas photo :!:

par contre de l'époque ou je préparais un autre vehicule, j'avais repéré des ventilos extra plats type SPAL pour doper mon intercooler ( celui de la clim est de marque spal ) mais bien moins cher, j'ai donc recherché et remis la main sur deux sites ou il se vends des ventilos qui correspondent pile poil au spal de ma clim pour moitié prix voire méme le tiers du prix 8)

je voulais juste savoir si quelqu'un avait déja éssayé ? ( pas trouvé de traces grace à la loupe)

et si non qui peut me donner l'ampérage du spal qui est d'origine avec la clim du def ( le ventilo que je vise consomme 160W ) histoire d'étre sur que le circuit électrique ne sera pas sous-dimentioné :wink:

pour le branchement je reprendrais la prise du miens çà c'est un détail :!:

merci d'avance
Avatar de l’utilisateur
Def e-Duck
Habitué
Messages : 2105
Inscription : 24/03/2008 19:22
Localisation : boulogne dieppe

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar Def e-Duck » 16/04/2013 22:24

quatra a écrit : de l'époque ou je préparais un autre vehicule, j'avais repéré des ventilos extra plats type SPAL pour doper mon intercooler


Salut, je n'ai pas la réponse, mais je ne résiste pas à la traduction. SPAL = Società Polisportiva Ars et Labor (Ferrara)

Je traduis comment ? Société Multisports d'Artisanat Professionnel ?
'Dire des idioties, de nos jours où tout le monde réfléchit profondément, c'est le seul moyen de prouver qu'on a une pensée libre et indépendante.' (Boris Vian)
quatra
Habitué
Messages : 122
Inscription : 06/03/2013 2:41

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar quatra » 16/04/2013 23:30

j'en sais rien moi :mrgreen:
tu te poses de ces questions toi :mrgreen:

tout ce que je sais c'est qu'en rallye tous les gars collent un ou deux spal devant le radiateur ....et puis un sous l'échangeur air-air (plus l'air est frais , plus il est compressible ......plus tu as de " watts ")

bon, entre temps j'ai réfléchi....si, si :lol:

entre une copie chinoise à 67€ qui risque de cramer ou me coller des courjus à la moindre humidité et un spal à 90€ bah le calcul est vite fait , les premiers que j'avais croisés étaient dans les 150€ en 255mm de diamètre mais :arrow: on trouve des 310mm qui poussent un peu plus d'air pour 89€ ( doivent moins se vendre, je sais pas !) donc du coup comme je suis pas veritablement limité par le diamètre maxi j'en profiterais pour mettre plus gros :mrgreen:

ma question tiens toujours pour savoir quel est l'ampérage du ventilo d'origine (pas envie de monter un relais pour rien :roll: )

merci
Avatar de l’utilisateur
nanard833
Habitué
Messages : 3544
Inscription : 10/10/2009 20:18
Localisation : disco 300TDI 405350 bornes

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar nanard833 » 17/04/2013 0:37

Salut,

Pourquoi ne prends tu pas la puissance de ton ventilo d'origine comme référence pour le remplacer ? rien écrit dessus?

Si tu remplaces purement et simplement celui d'origine par un ventilo de puissance supérieure, tu risques de mettre le feu à ton véhicule..... où est l'intérêt pour toi ?

Si tel est toujours ton but, tu dois prévoir une ligne d'alimentation dimensionnée et protégée pour un courant de 13/14 A avec un relais de puissance commandé par les fils d'origines
A+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
quatra
Habitué
Messages : 122
Inscription : 06/03/2013 2:41

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar quatra » 17/04/2013 0:49

c'est justement pour ne pas faire chauffer le cablage (et donc risquer de mettre le feu) que je cherches à connaitre la puissance du spal d'origine...

malheureusement rien d'écrit sur celui que j'ai en main (étiquette illisible)

et la taille du ventilo ne permet pas de deduire grand chose car en 255mm il y à 3 puissance différentes chez spal pour ce qui se trouve en "standard" pour peu que celui monté pour land rover soit spécifique çà arrange rien :mrgreen:
quatra
Habitué
Messages : 122
Inscription : 06/03/2013 2:41

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar quatra » 19/04/2013 15:27

j'me réponds puisque vous savez pas :roll:

le modèle d'origine de ventilo de refroidissement est un spal : type VA07-AP/7C-31S 12V

çà se traduit par : soufflant 1140m3/h tension d'entrée : 12V intensité: 8.3 amp diamètre 246mm

http://www.spalautomotive.com/files/assiali/catalogues/VA07-AP7_C-31S.pdf
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 01/05/2013 14:27

Salut.


J'ai egalement un spal devant l'intercooler de clim.
Depuis que j'ai le def, il ne fonctionne pas...mais cela n'empeche pas la clim de fonctionner...quand elle fonctione :mrgreen: ( voir mes autres sujets...)

Comment tester le fonctionnement de ce ventilateur? Brancher en direct?
Comment tester la commance de mise en route de ce ventilateur?

Je suis une buse en elec...vous l'aurez compris...

a+
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 02/05/2013 11:25

Salut.

Le mien n'est pas de meme type.
Monte en 98 sur le def en meme temps que la clim DIAVIA.
C'est un VA11-AP7C/29A
On trouve pas mal de modeles la:
http://www.spal.venus.nl/
Je vais le demonter ce mois-ci...voir s'il fonctionne...sinon changement.

A+
N'élève pas la voix mais prends le sabre le plus long...
quatra
Habitué
Messages : 122
Inscription : 06/03/2013 2:41

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar quatra » 09/05/2013 0:08

Salut
Ce qui n'est pas normal c'est qu'un ventilo placé devant un radiateur doit être un soufflant , hors le tiens est un aspirant (29Acomme aspirant , le 29S est le même mais soufflant )
Donc même en état de fonctionnement il ne rempliras pas son rôle a moins d'être monté à l'envers ...
Mais ça fait bricolage du dimanche !

Pour tester rien de plus simple il doit tourner quand tu branche la clim moteur en marche
Si ça marche pas :

Contact coupé tente de le tourner a la main si ça ne tourne pas librement c'est qu'il est grippé

Si pas grippé le test est faisable en le branchant en direct sur une batterie une fiche au plus l'autre au moins si il tourne c'est qu'il marche ! Si non il est hs

Ensuite au voltmètre sur les fiches de la prise tu dois avoir une tension de 12/13 volts lorsque tu mets la clim moteur en marche si tu n'as pas 12v dans ces conditions il faut remonter au fusible ou au relais

Bonne recherche
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 10/05/2013 22:37

Salut.

Merci Quatra.
J'avais fait ces tests deja.. :wink:
Alors c'est bien un S.. :oops: :mrgreen:
Et la ref est differente... :oops: :mrgreen:
Je n'avais pas bu...bref...
Voila:

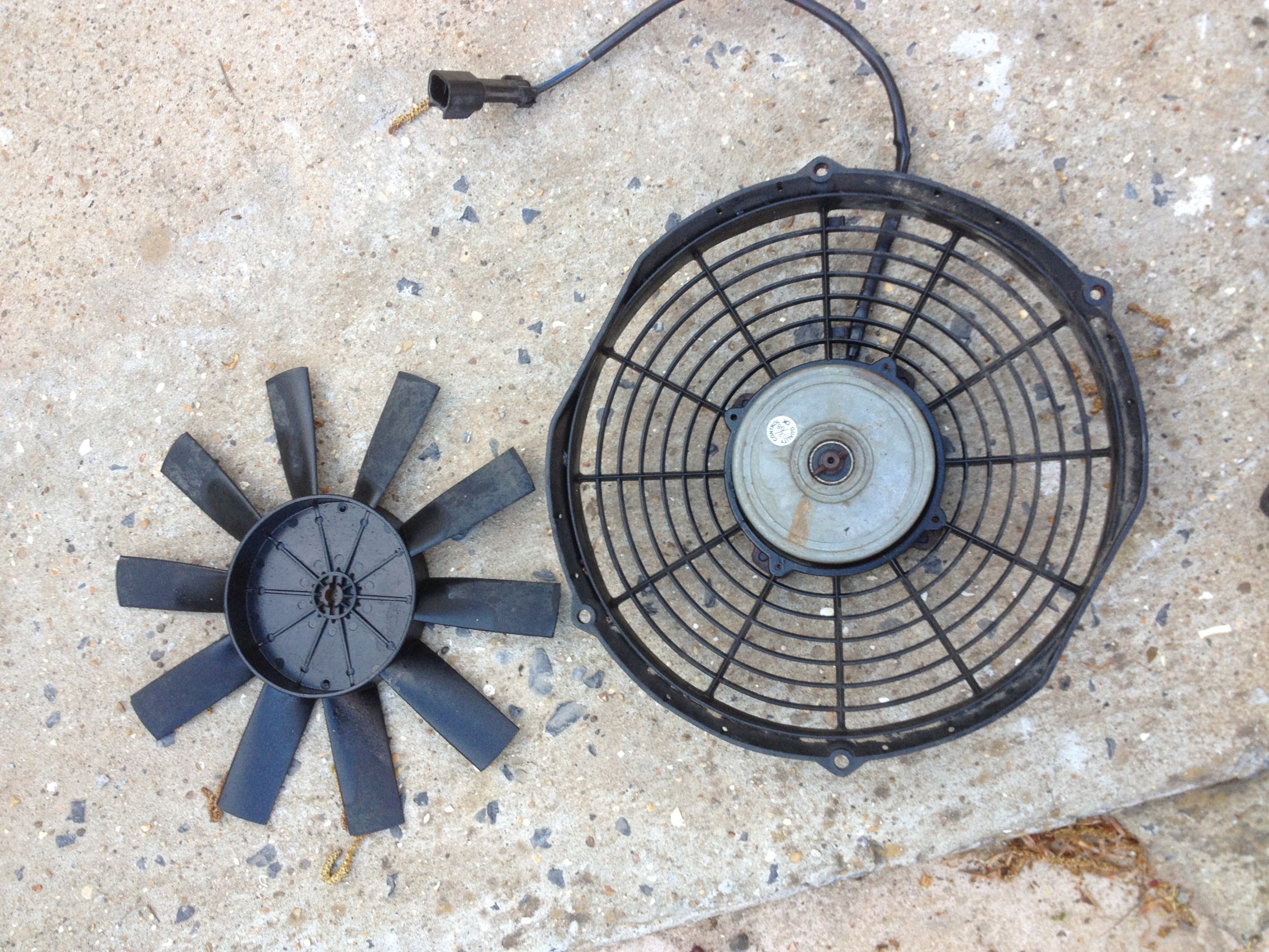

arbre casse 001.jpg


Du coup, demontage:
arbre casse 002.jpg
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 10/05/2013 22:41

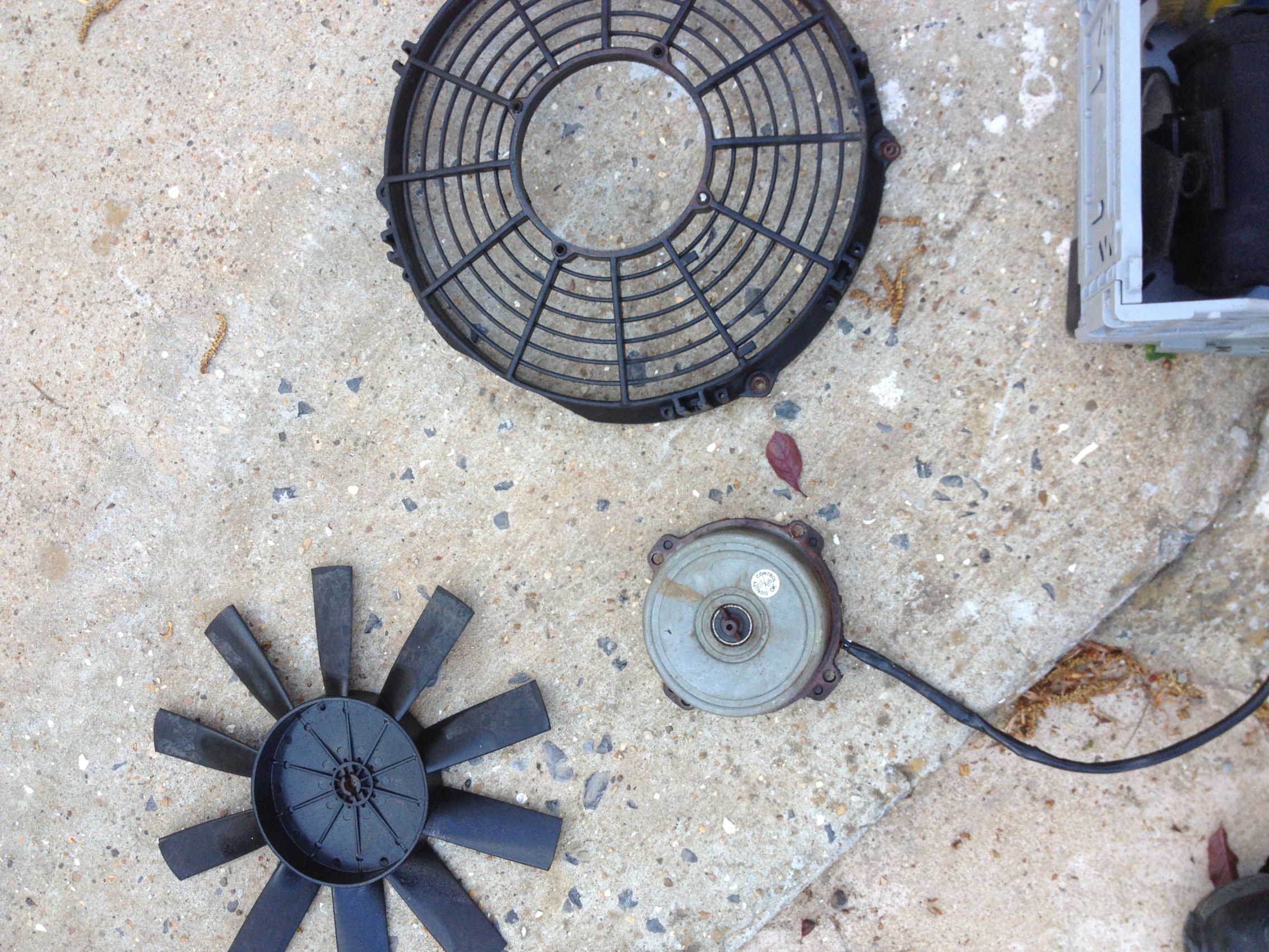

arbre casse 004.jpg


PAs inutile de toute facon:
arbre casse 006.jpg
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 10/05/2013 22:49

Alors, le ventilateur tournait a la main...mais pas nickel...
Du coup, j'ai asperge l'interieur de WD40...ca tournait mieux...
En direct sur du 12V...des petits a-coups.
Zou, on demonte.

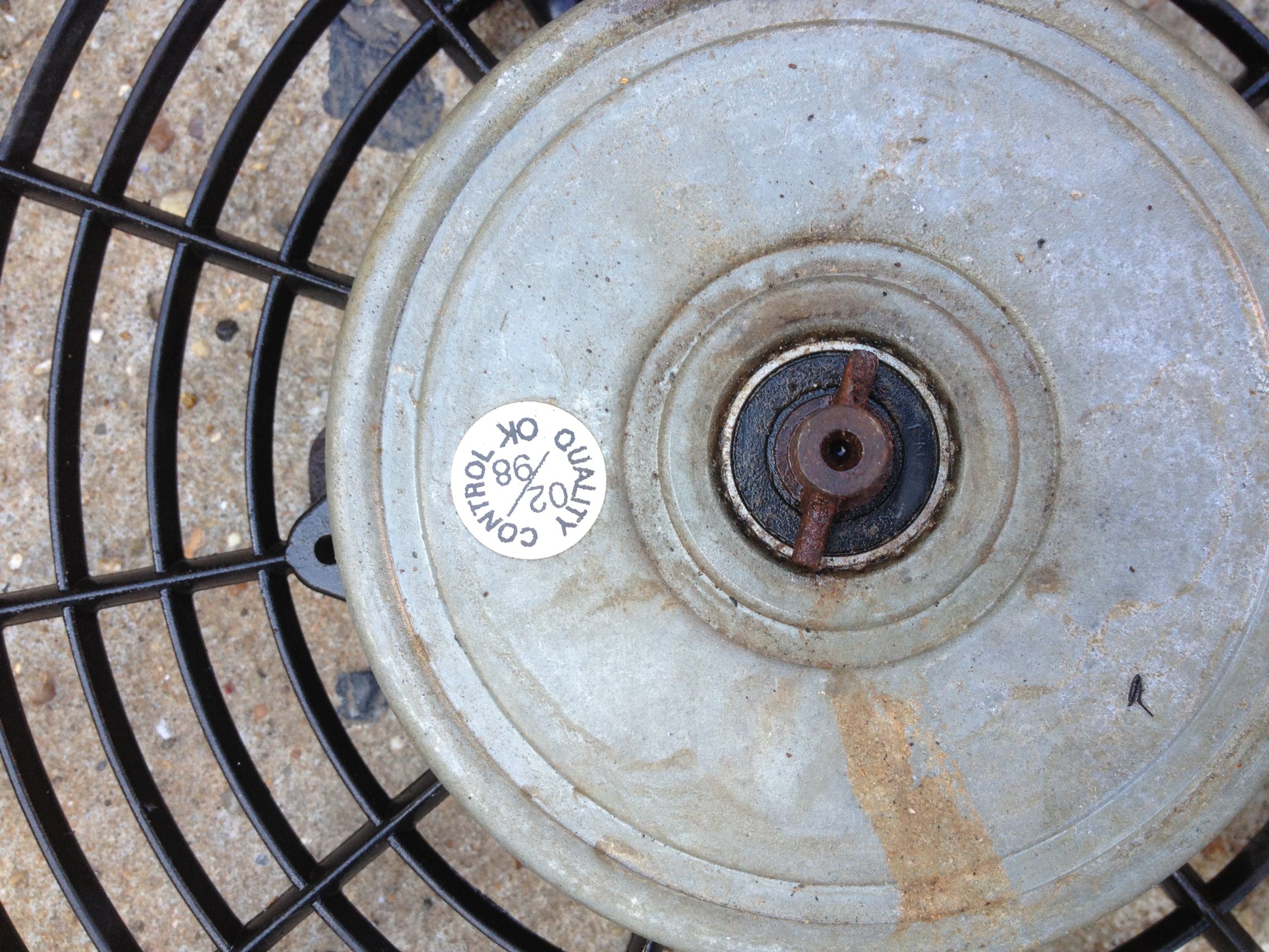

Sur le dos du ventilateur, il faut enlever ce clips pour desacouple l'helice du moteur:
arbre casse 007.jpg


arbre casse 008.jpg


arbre casse 010.jpg


arbre casse 009.jpg
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 11/05/2013 9:28

arbre casse 010.jpg


Detail de l'axe traverse par une goupille:
arbre casse 011.jpg


J'ai commence par tenter d'enlever cette goupille, mais je me esuis rendu compte que l'axe semble sertis...ou tout du moins fixe a l'ade de rondelles fines crantees...ce qui est bien complique a demonter sans abime...j'ai laisse comme ca et me suis concentre sur l'ouverture du couvercle.
Je pense comprendre pourquoi il s'est grippe. En fait le couvercle est vise, puis colle avec une patecolle rouge, ce qui le rend etanche. Or, dans mon cas, a un endroit, la pate s'est retractee ou degradee, ce qui a permis l'entree d'eau ou d'hunidite...

arbre casse 014.jpg
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 11/05/2013 9:32

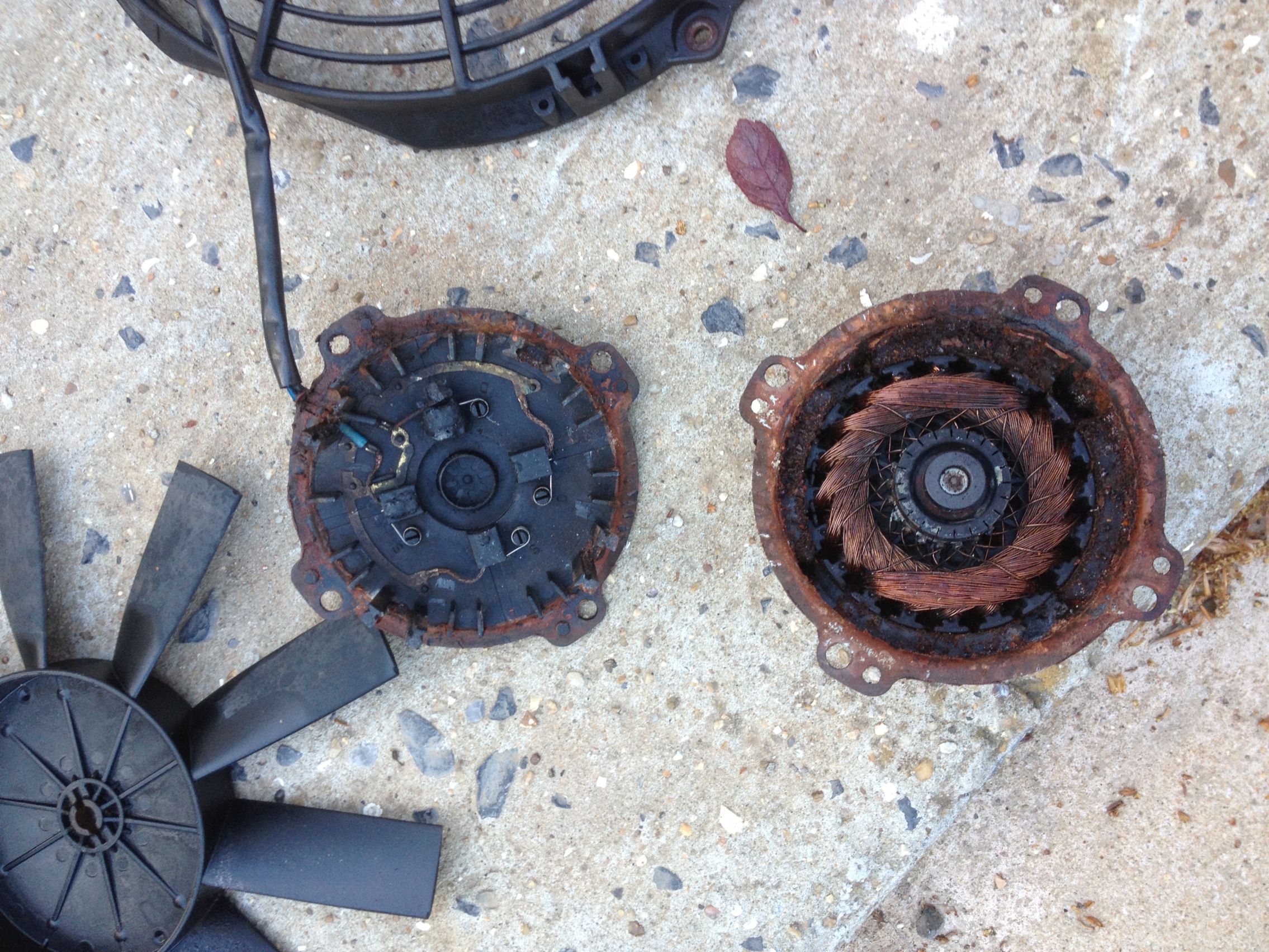

Apres ouverture:
arbre casse 015.jpg

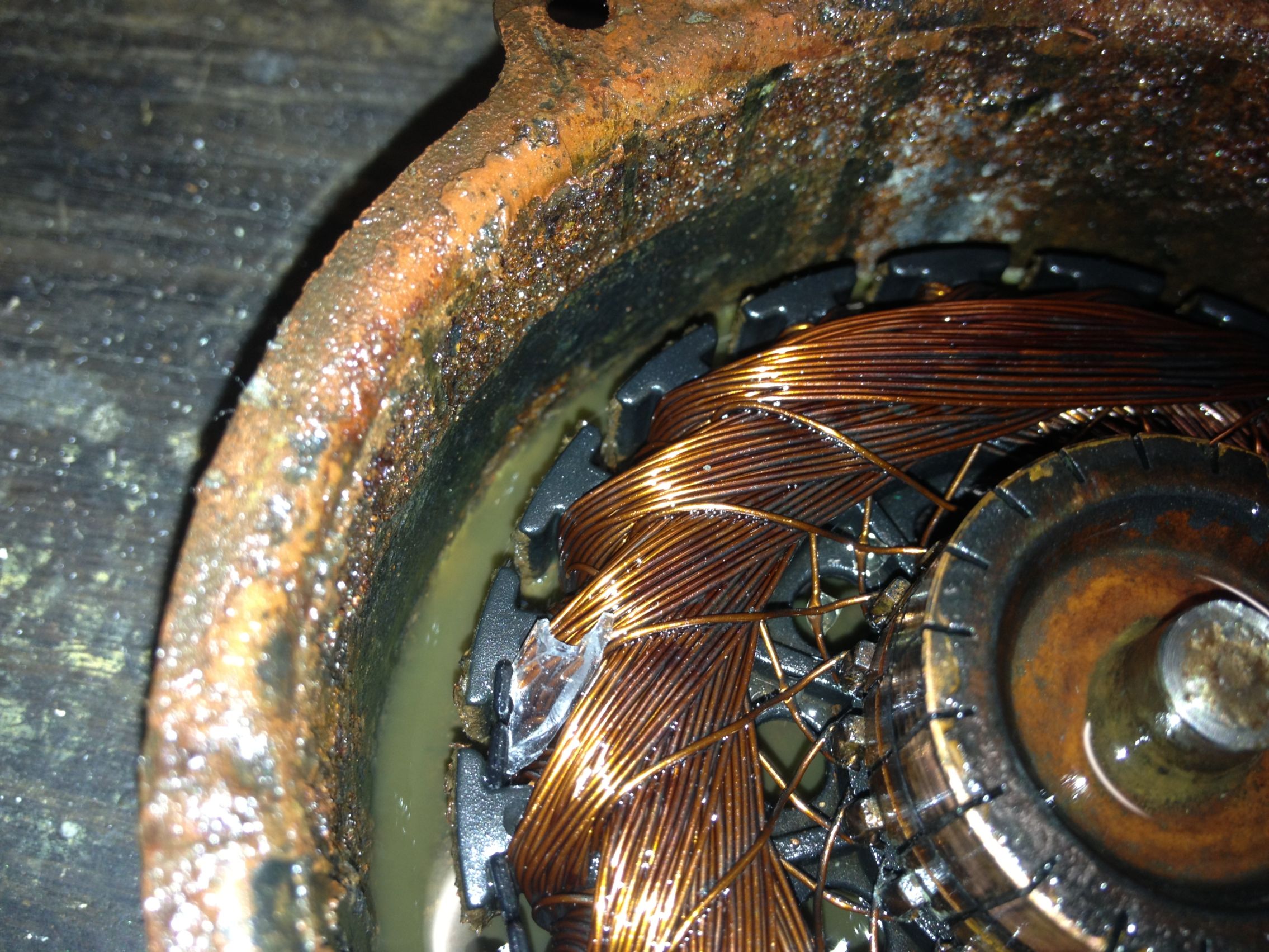

L'interieur est remplie de rouile, de particules d'oxydation de metal...
arbre casse 016.jpg


Et la le couvercle et ses composants:
arbre casse 017.jpg


Si quelqu'un peut m'expliquer comment fonctionne ce truc...mes cours de bac D sont un peu loin!!!
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 11/05/2013 9:39

Zou, sur l'etabli:

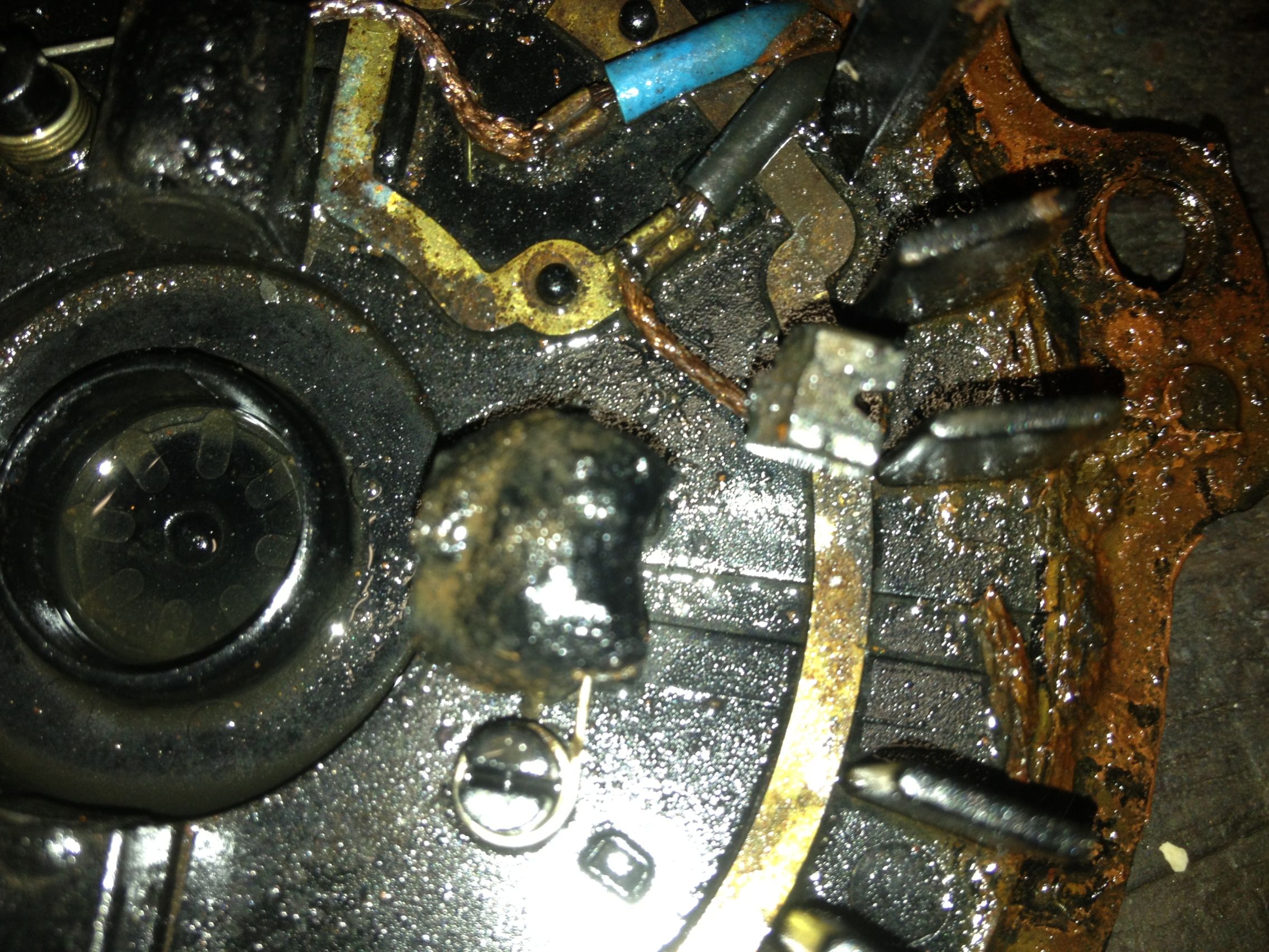

La on voit au bout de la pince un composant qui est detache de sa fixation ( charbon??)
arbre casse 021.jpg

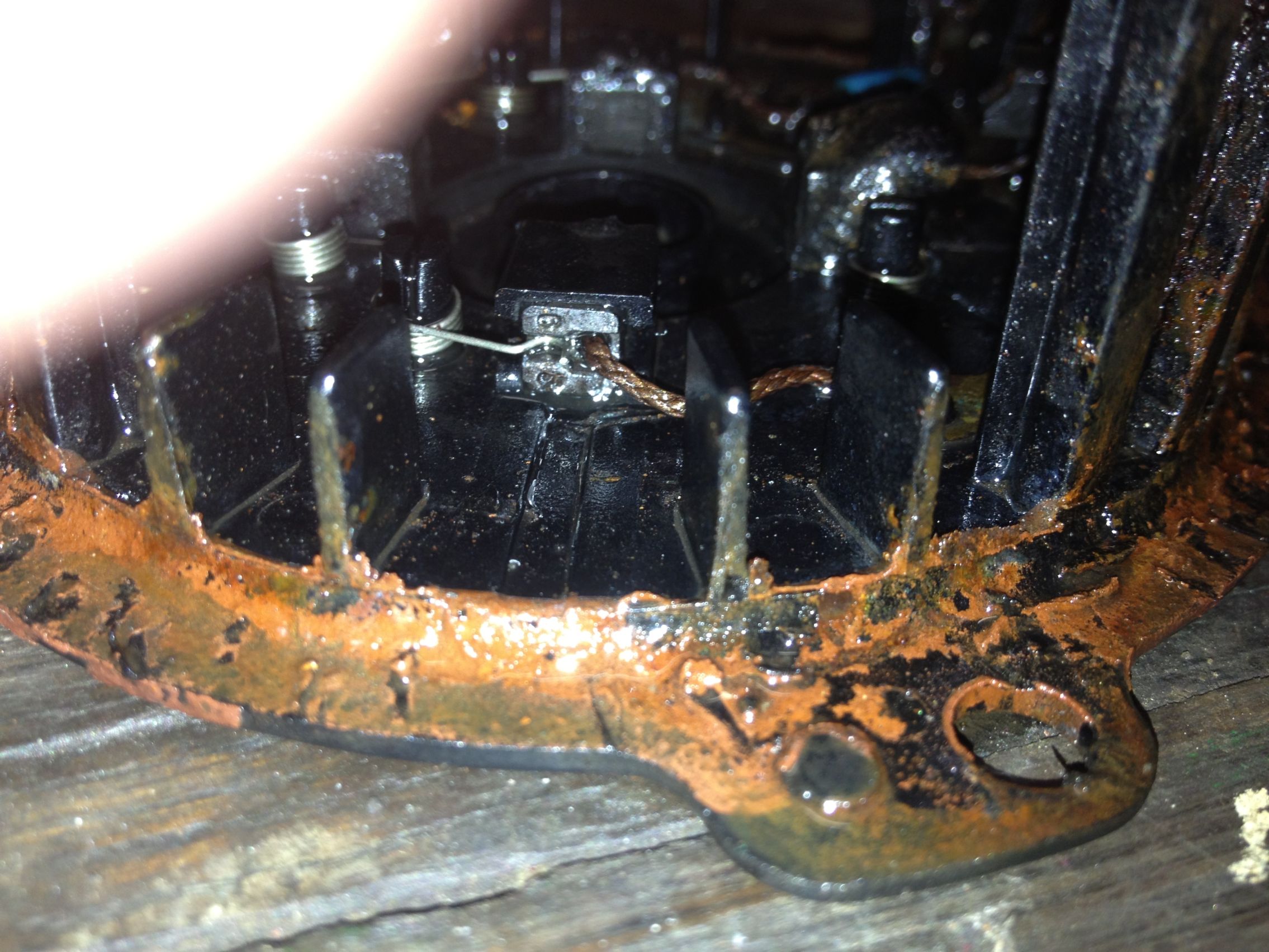

Sur les photos suivantes, on constate que l'un des espaces de fixations des charbons(???) a eu un beau coup de chaud...a mon avis a cause du grippage
arbre casse 026.jpg


arbre casse 027.jpg


arbre casse 028.jpg


arbre casse 034.jpg


Situation normale:
arbre casse 032.jpg
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 11/05/2013 9:45

L'autre cote:

arbre casse 024.jpg


arbre casse 025.jpg

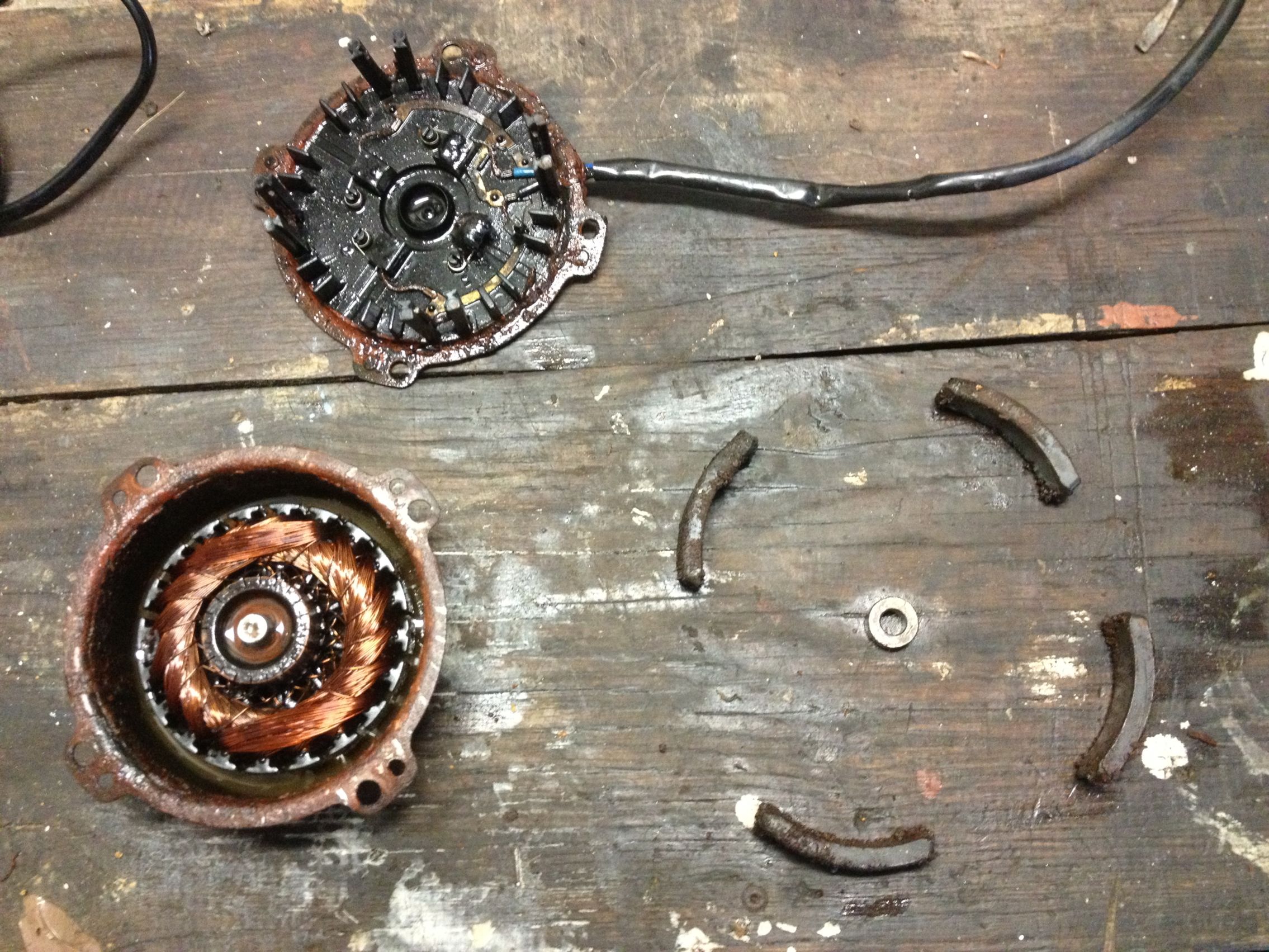

Voila, j'en suis la:
arbre casse 023.jpg


Alors, a votre avis, sauvable ou pas?
Je pense que je peux refixer on bon endroit le charbon(??) detache.
Comment nettoyer? Poncage leger du contenant rouille?
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 11/05/2013 9:48

Pour info:

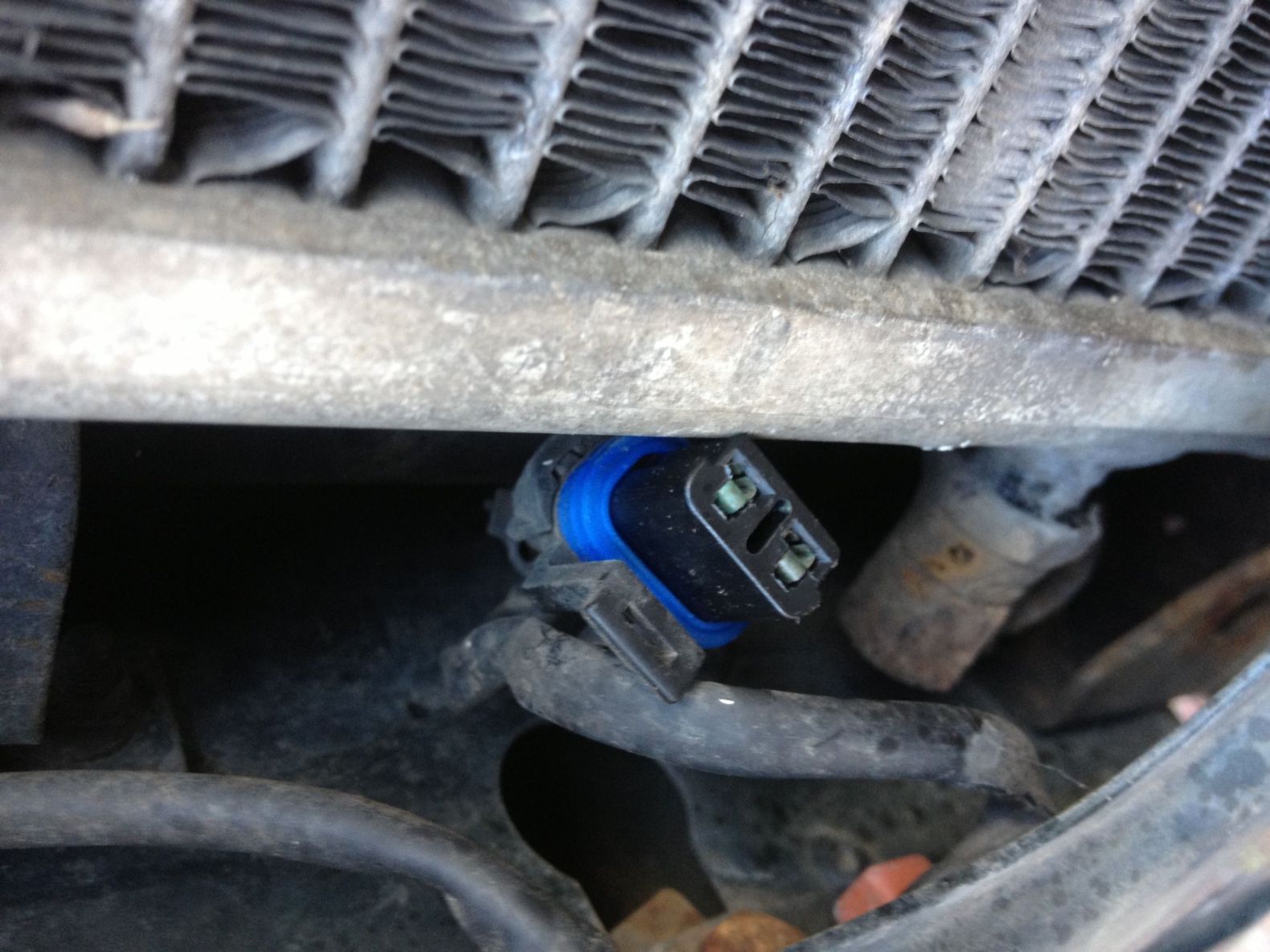

clim enclenche, je n'ai pas de jus sur la fiche du ventilo:
arbre casse 018.jpg


Ou sont le fusible et le relai de cette clim?
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 12/05/2013 21:38

Salut.

Pas sauvable...
En fait, pour bien faire, il faudrait que je demonte la bobine de cuivre et son axe pour nettoyerr le bocal...et ca c'est pas possible sans faire de degats...
J'ai essaye de nettoyer avec la bobine...mais c'est pas terrible....
Ou alors, je trempe le tout dans un produit qui bouffe la rouille...Mais lequel...un acide?

Bref...resultat aleatoire...

Je vais p'tet tenter d'aller dans la boite d'elec auto que je connais pour voir s'il peuvent faire qqch...mais je doute...

Du coup, je cherche sur le net le meilleur plan...

a+ et merci.
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
hanzo59
Habitué
Messages : 377
Inscription : 29/12/2004 11:46
Localisation : lille

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar hanzo59 » 12/05/2013 21:40

hanzo59 a écrit :Pour info:
clim enclenche, je n'ai pas de jus sur la fiche du ventilo:
arbre casse 018.jpg


Ou sont le fusible et le relai de cette clim?


Alors, ca il semble que ce soit normal...sur les clims de TD5, le ventilo se met en route au bout de quelques minutes apres le demarrage de la clim ( pression de fonctionnement)

Est ce que la davia fonctionne de meme?
Je verrais ca lorsque tout sera revise...et remonte...
:wink:
N'élève pas la voix mais prends le sabre le plus long...
Avatar de l’utilisateur
ludo59
Habitué
Messages : 761
Inscription : 27/07/2005 15:37
Localisation : Metz (enfin pas loin)

Re: ventilateur du radiateur de clim ( spal) hs

Message non lupar ludo59 » 13/05/2013 12:35

En kenlowe en remplacement ne ferait il pas l'affaire ?
