Plan Vanne EGR DEF TD4 PUMA

Message non lu par def110sws2007 »

Hello

j'ai trouvé des plans et connections électriques de la :sm4: VANNE EGR du TD4 PUMA
> on la trouve sur les moteurs PUMA 2.2L 2.4L 3.0L et HDi PSA/FORD 2.2L

ci-joint qq vues intéressantes
les autres vues du plan donc les principales cotes d'interfaces mécaniques (à dispo sur demande)

le fabricant est COOPER STANDARD AUTOMOTIVE à PLYMOUTH

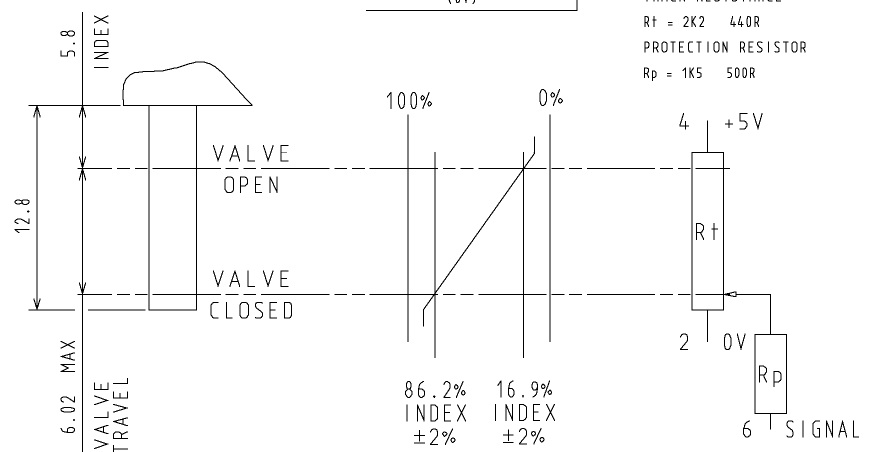

vanne EGR_ principe.png
vanne EGR_ principe.png (10.15 Kio) Vu 7427 fois

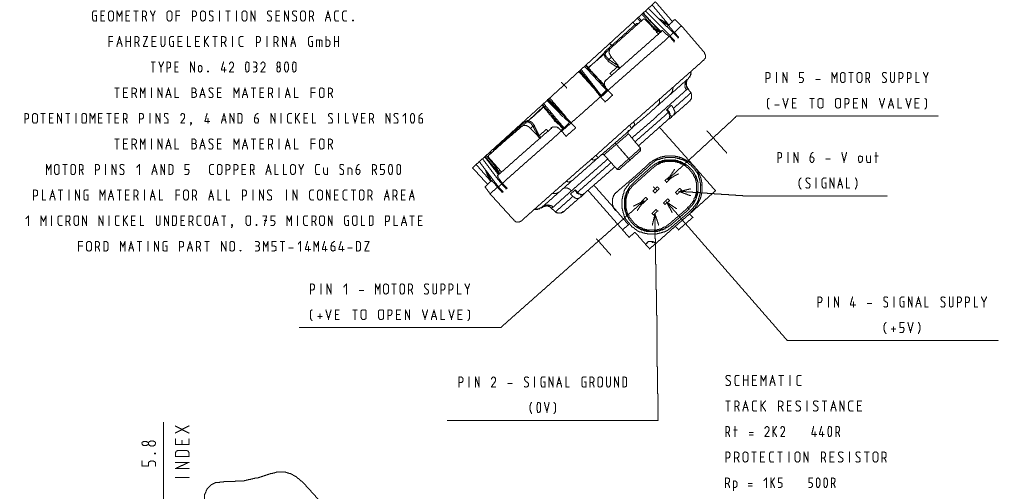

vanne EGR_connectique.png
vanne EGR_fonctionnel.png
vanne EGR_test.png
